Bohrschablone mit Zentrierdorn für Zimmertür- und Feuerschutzbeschläge

Sofort verfügbar, Lieferzeit: 1-3 Tage

Für Bestellungen bitte hier anmelden!

Artikelnummer: 24749

Details zu "Bohrschablone mit Zentrierdorn für Zimmertür- und Feuerschutzbeschläge"

• passend für Edelstahl- und Leichtmetall-Türbeschläge mit Rosetten oder Verdeckschildern
• nach DIN EN 1906 (DIN 18255 und DIN 18273)
• in den Ausführungen BB, PZ, WC und Wechselgrt.
• mit Stahlbohrbuchsen für einen Bohrerdurchmesser von 8,5 mm

Was bedeutet es, wenn ein Beschlag DIN 18273 entspricht?

Bei einem Beschlag, der nach DIN 18273 zertifiziert ist, handelt es sich um einen Spezialbeschlag für Feuer- und Rauchschutztüren. Die DIN 18273 regelt dabei die Anforderungen, die Feuerschutz-Türgriff-Garnituren erfüllen müssen. Sobald ein Beschlag in unserem Shop mit dem Logo gekennzeichnet ist, können Sie sicher sein, dass er der DIN 18273 entspricht.

Bitte beachten Sie, dass Feuerschutztüren darüber hinaus bauaufsichtlich zugelassen werden müssen und dass keine Veränderungen an ihnen vorgenommen werden dürfen.

Welche Anforderungen an einen Türbeschlag stellt die DIN EN 179?

Notausgangsverschlüsse mit Drücker oder Stoßplatte nach DIN EN 179 ermöglichen die Öffnung einer Tür mit nur einer einzigen Betätigung in weniger als 1 Sekunde. Dabei wird bei dieser Norm davon ausgegangen, dass eine Paniksituation unwahrscheinlich ist. (Anforderungen an Panikverschlüsse siehe DIN EN 1125).
Die DIN EN 179 geht deshalb von der Prämisse aus, dass die Personen, die die Notausgangstür nutzen, mit deren Funktion und deren Besonderheiten (z.B. Öffnung nach innen) vertraut sind. Das wird vornehmlich in nichtöffentlichen Gebäuden wie Wohnungen, Büros bzw. nichtöffentlichen Bereichen von Behörden, Stadien, Bahnhöfen etc. zutreffen.

Welche Qualitätsrichtlinien muss ein Beschlag erfüllen, wenn er nach DIN EN 1906 zertifiziert ist?

Die DIN EN 1906 ist eine 2001 auf europäischer Ebene formulierte und 2002 als Normung für Beschläge in das deutsche Regelwerk übernommene Prüfnorm. Sie stellt besondere Anforderungen Türdrücker und Beschläge bzw. deren Bauteile wie Drückerstifte und Befestigungselemente. Diese betreffen u. a. folgende Leistungsparameter:

Betätigungsmomente
zulässiges Spiel und Sicherheit
Winkelbewegung und Versetzung
Dauerfunktionstüchtigkeit
statische Festigkeit
Korrosionsbeständigkeit

Darüber hinaus werden die nach DIN EN 1906 zertifizierten Türbeschläge nach einem 8-stellingen Klassifizierungsschlüssel beschrieben, der die Vergleichbarkeit der Produkte gewährleisten soll.

Ausführung wählbar

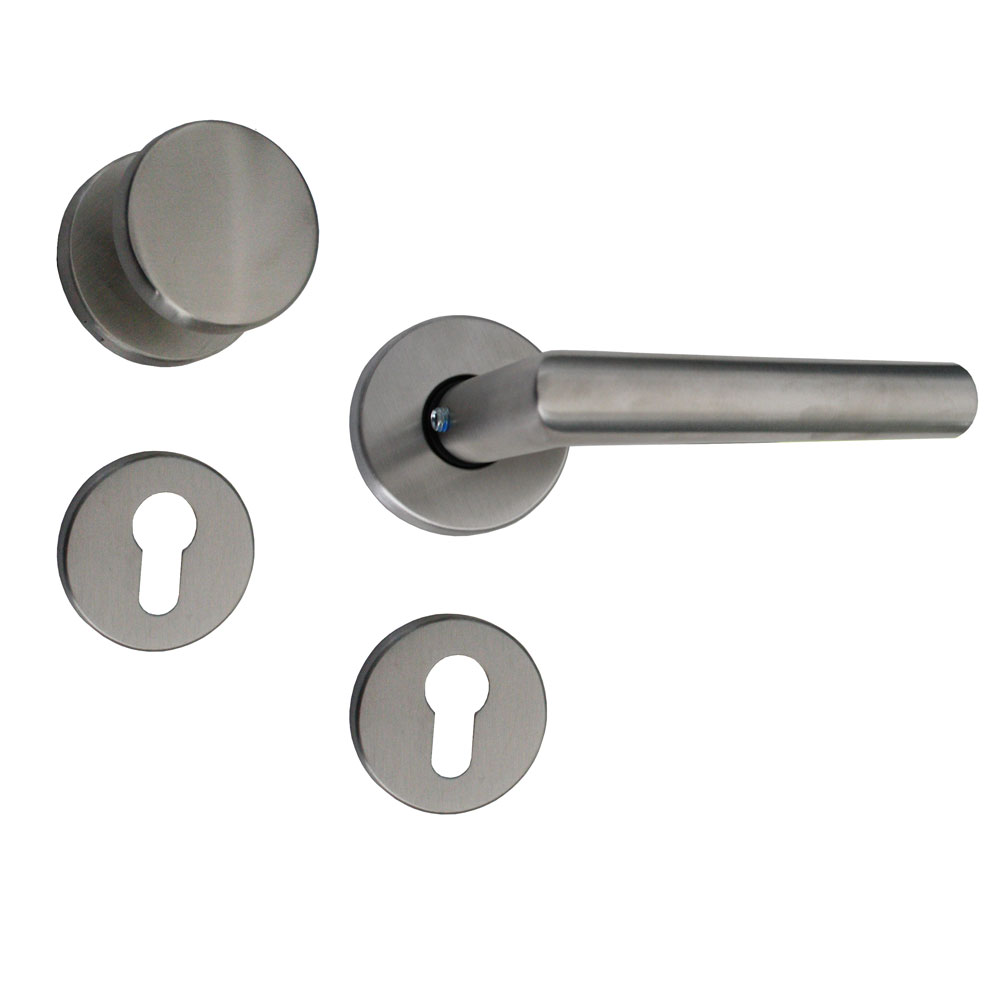

Wechselgarnitur, außen Knopf fest auf Rosette innen CL-Form-Drücker festdrehbar, mit PZ-Rosetten

Farbe: Edelstahl | Form: CL-Form | Lochung: Wechselgarnitur-PZ | Ausführung: Drückergarnitur

• komplette CL-Form-Wechselgarnitur• Drücker festdrehbar gelagert• mit M8-Innengewinde im Knopf• nach EN 1906, Klasse 3• Edelstahl, matt gebürstet• mit Rückholfeder• mit Standardgleitlager Klasse 3• geprüft nach EN 1906• verdeckte Verschraubung• mit neuer montagefreundlicher "Click" Montagetechnik• 8 mm Vierkant• Ø Rosette: 55 mm• Ø Drücker: 21 mm• inkl. Schrauben• passend für Türstärke: 38-45 mm

Für Bestellungen bitte hier anmelden!

Details

Ausführung wählbar

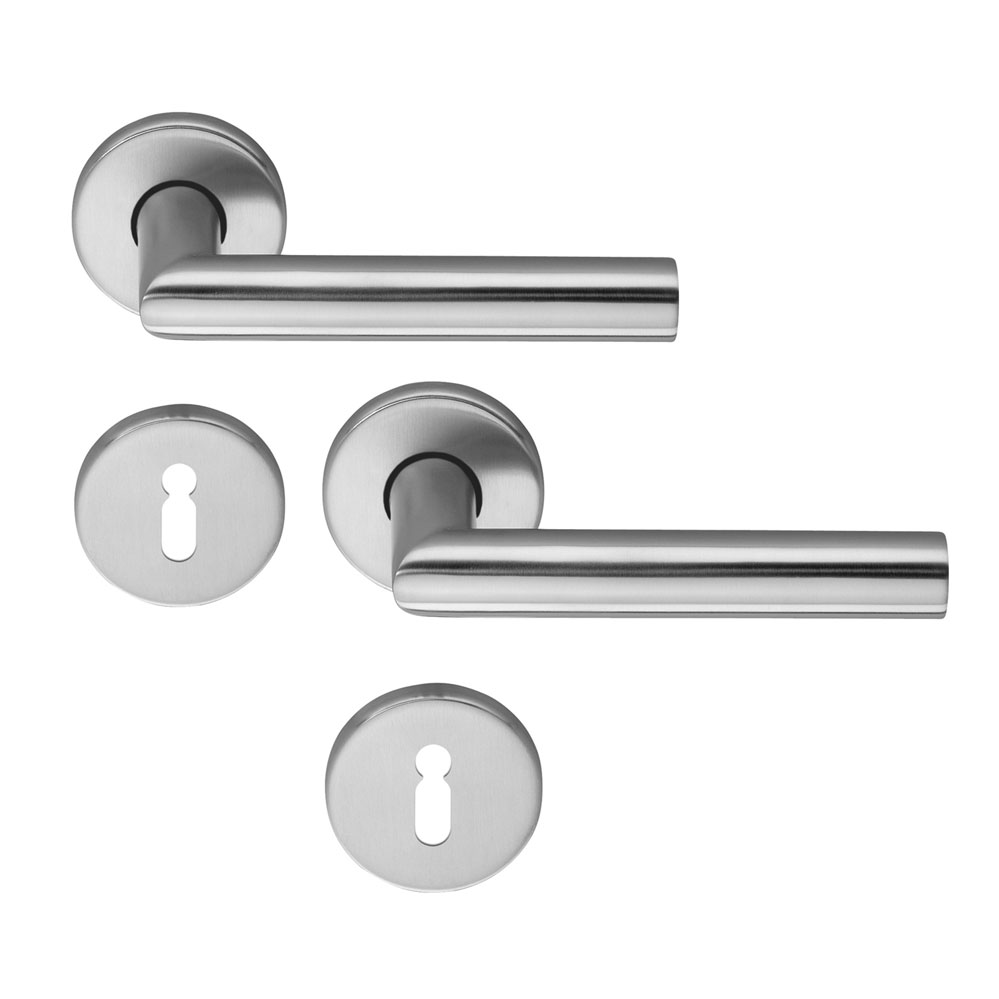

Kompl. Drückergarnitur festdrehbar mit BB-Schlüsselrosetten / Edelstahl

Farbe: Edelstahl | Form: CL-Form | Lochung: BB | Ausführung: Drückergarnitur

• komplette CL-Form Drückergarnitur• Drücker festdrehbar gelagert• mit BB-Lochung in den Rosetten• nach EN 1906, Klasse 3• Edelstahl, matt gebürstet• mit Rückholfeder• mit Standardgleitlager Klasse 3• geprüft nach EN 1906• verdeckte Verschraubung• mit neuer montagefreundlicher "Click" Montagetechnik• 8 mm Vierkant• Ø Rosette: 55 mm• Ø Drücker: 21 mm• inkl. Schrauben• passend für Türstärke: 38-45 mm

Für Bestellungen bitte hier anmelden!

Details

Ausführung wählbar

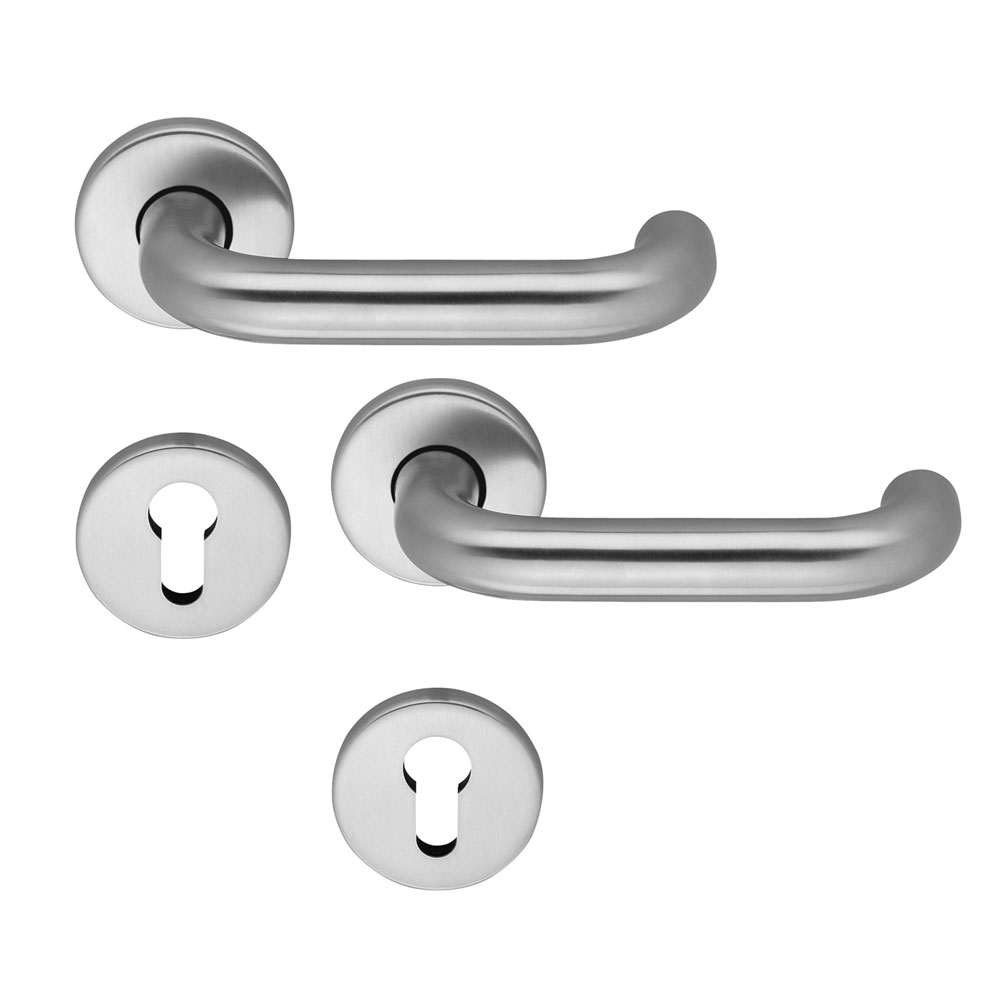

Kompl. U-Form-Drückergarnitur festdrehbar mit PZ-Schlüsselrosetten / Edelstahl

Farbe: Edelstahl | Form: U-Form | Lochung: PZ | Ausführung: Drückergarnitur

• komplette U-Form-Drückergarnitur• festdrehbar gelagert• PZ-gelochte Rosette• nach EN 1906, Klasse 3• Edelstahl• mit Rückholfeder• mit Gleitlagertechnik• verdeckte Verschraubung• mit neuer montagefreundlicher "Click" Montagetechnik• 8 mm Vierkant• Ø Rosette: 55 mm• Ø Drücker: 21 mm• inkl. Schrauben

Für Bestellungen bitte hier anmelden!

Details

Ausführung wählbar

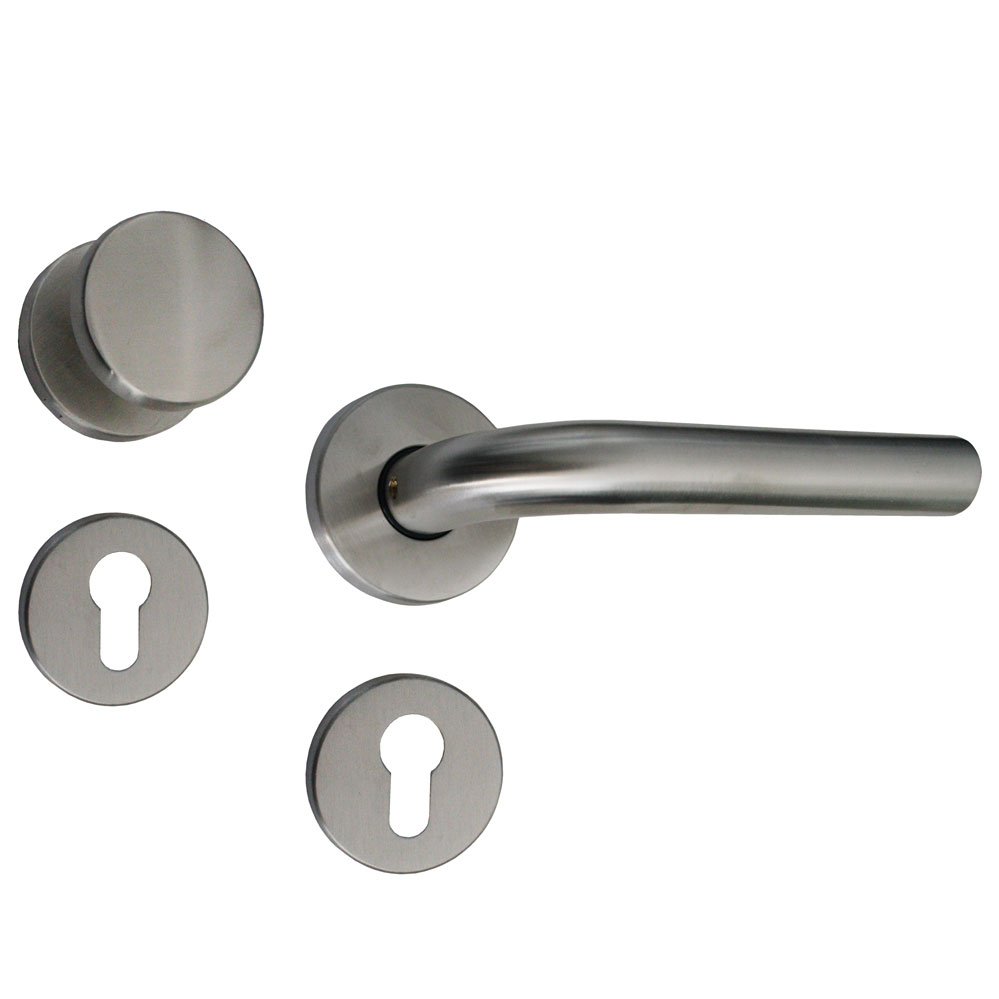

Wechselgarnitur, außen Knopf fest auf Rosette innen L-Form-Drücker festdrehbar, mit PZ-Rosetten

Farbe: Edelstahl | Form: L-Form | Lochung: Wechselgarnitur-PZ | Ausführung: Drückergarnitur

• komplette L-Form-Wechselgarnitur• Drücker festdrehbar gelagert• mit M8-Innengewinde im Knopf• nach EN 1906, Klasse 3• Edelstahl, matt gebürstet• mit Rückholfeder• mit Standardgleitlager Klasse 3• geprüft nach EN 1906• verdeckte Verschraubung• mit neuer montagefreundlicher "Click" Montagetechnik• 8 mm Vierkant• Ø Rosette: 55 mm• Ø Drücker: 21 mm• inkl. Schrauben• passend für Türstärke: 38-45 mm

Für Bestellungen bitte hier anmelden!

Details

Ausführung wählbar

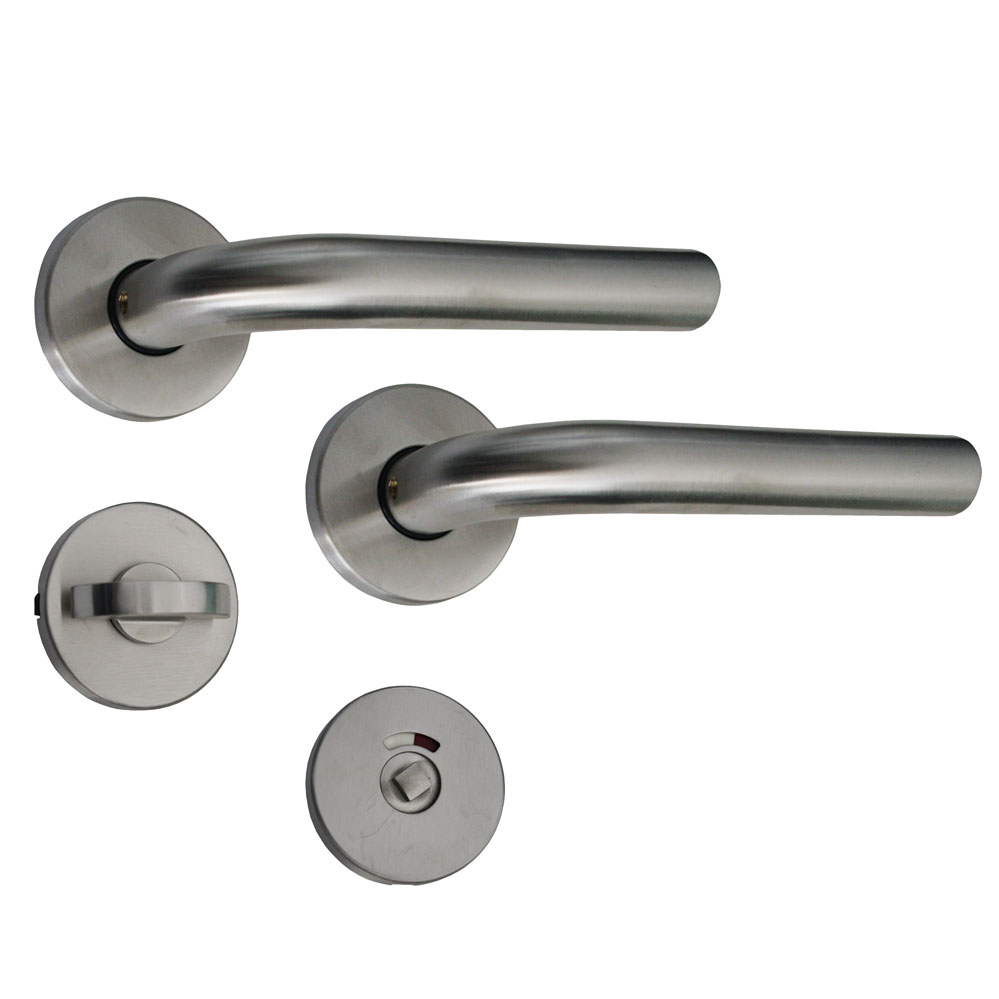

Kompl. Drückergarnitur festdrehbar mit WC-Schlüsselrosetten / Edelstahl

Farbe: Edelstahl | Form: L-Form | Lochung: WC | Ausführung: Drückergarnitur

• komplette L-Form Drückergarnitur• Drücker festdrehbar gelagert• mit WC-Schlüsselrosetten• nach EN 1906, Klasse 3• Edelstahl, matt gebürstet• mit Rückholfeder• mit Standardgleitlager Klasse 3• geprüft nach EN 1906• verdeckte Verschraubung• mit neuer montagefreundlicher "Click" Montagetechnik• 8 mm Vierkant• Ø Rosette: 55 mm• Ø Drücker: 21 mm• inkl. Schrauben• passend für Türstärke: 38-45 mm

Für Bestellungen bitte hier anmelden!

Details

Ausführung wählbar

Kompl. U-Form-Drückergarnitur festdrehbar mit BB-Schlüsselrosetten / Edelstahl

Farbe: Edelstahl | Form: U-Form | Lochung: BB | Ausführung: Drückergarnitur

• komplette U-Form-Drückergarnitur• festdrehbar gelagert• BB-gelochte Rosette• nach EN 1906, Klasse 3• Edelstahl• mit Rückholfeder• mit Gleitlagertechnik• verdeckte Verschraubung• mit neuer montagefreundlicher "Click" Montagetechnik• 8 mm Vierkant• Ø Rosette: 55 mm• Ø Drücker: 21 mm• inkl. Schrauben

Für Bestellungen bitte hier anmelden!

Details

Ausführung wählbar

WC.-Kurzschild-Drückergarnitur / 8 mm 78 mm / Nr. 106520 / Edelstahl

Abmessung: 170 x 45 mm | Farbe: Edelstahl | Lochung: WC/78 mm

• Kurzschild-WC-Drückergarnitur• festdrehbar gelagert• nach DIN 18255, EN 1906, Klasse 4• Edelstahl• Abmessungen: 170 x 45 mm• 78 mm Entfernung• verdeckte Verschraubung• mit Stahlunterkonstruktion• mit Stütznocken• 8 mm Vierkant• passend für Türstärken: 38 - 45 mm• Nr. 106520

Für Bestellungen bitte hier anmelden!

Details

Ausführung wählbar

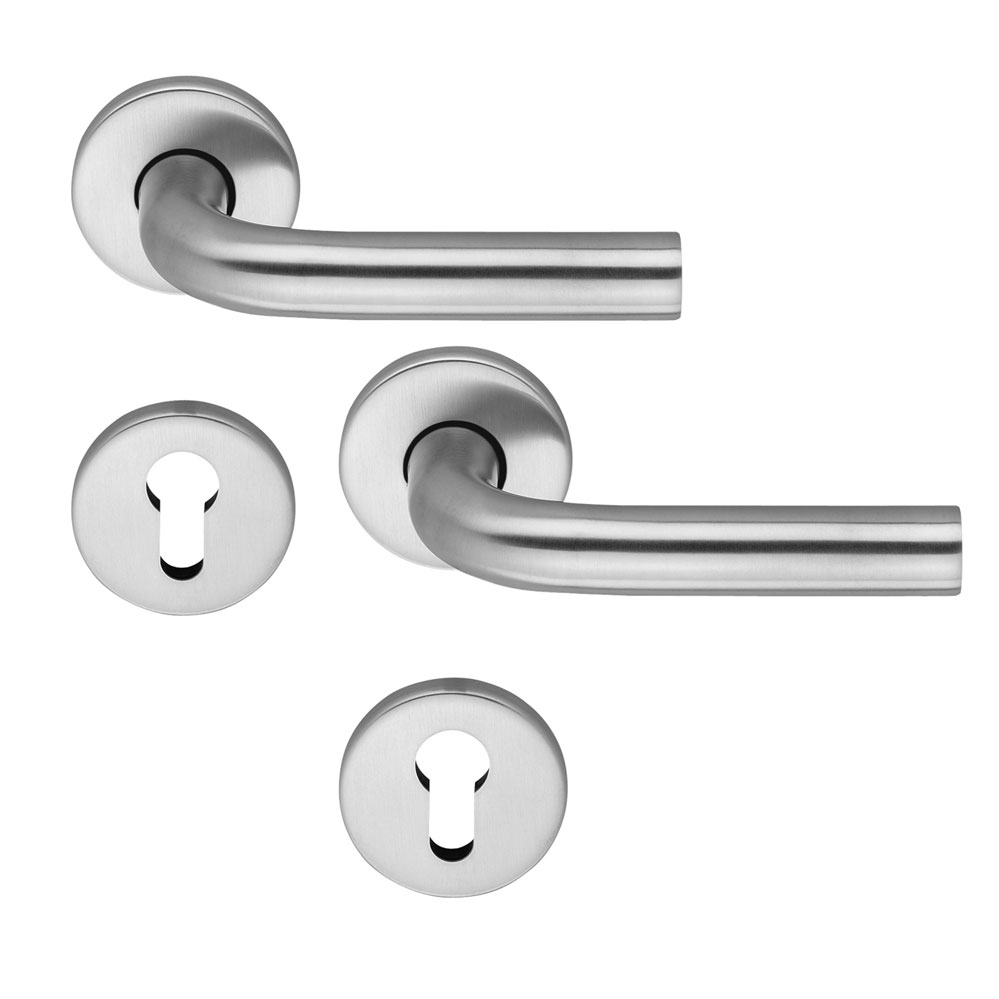

Kompl. Drückergarnitur festdrehbar mit PZ-Schlüsselrosetten / Edelstahl

Farbe: Edelstahl | Form: L-Form | Lochung: PZ | Ausführung: Drückergarnitur

• komplette L-Form Drückergarnitur• Drücker festdrehbar gelagert• Rosetten mit PZ-Lochung• nach EN 1906, Klasse 3• Edelstahl, matt gebürstet• mit Rückholfeder• mit Standardgleitlager Klasse 3• geprüft nach EN 1906• verdeckte Verschraubung• mit neuer montagefreundlicher "Click" Montagetechnik• 8 mm Vierkant• Ø Rosette: 55 mm• Ø Drücker: 21 mm• inkl. Schrauben• passend für Türstärke: 38-45 mm

Für Bestellungen bitte hier anmelden!

Details

Ausführung wählbar

Kompl. Drückergarnitur festdrehbar mit BB-Schlüsselrosetten / Edelstahl

Farbe: Edelstahl | Form: L-Form | Lochung: BB | Ausführung: Drückergarnitur

• komplette L-Form Drückergarnitur• Drücker festdrehbar gelagert• Rosetten mit BB-Lochung• nach EN 1906, Klasse 3• Edelstahl, matt gebürstet• mit Rückholfeder• mit Standardgleitlager Klasse 3• geprüft nach EN 1906• verdeckte Verschraubung• mit neuer montagefreundlicher "Click" Montagetechnik• 8 mm Vierkant• Ø Rosette: 55 mm• Ø Drücker: 21 mm• inkl. Schrauben• passend für Türstärke: 38-45 mm

Für Bestellungen bitte hier anmelden!

Details

Ausführung wählbar

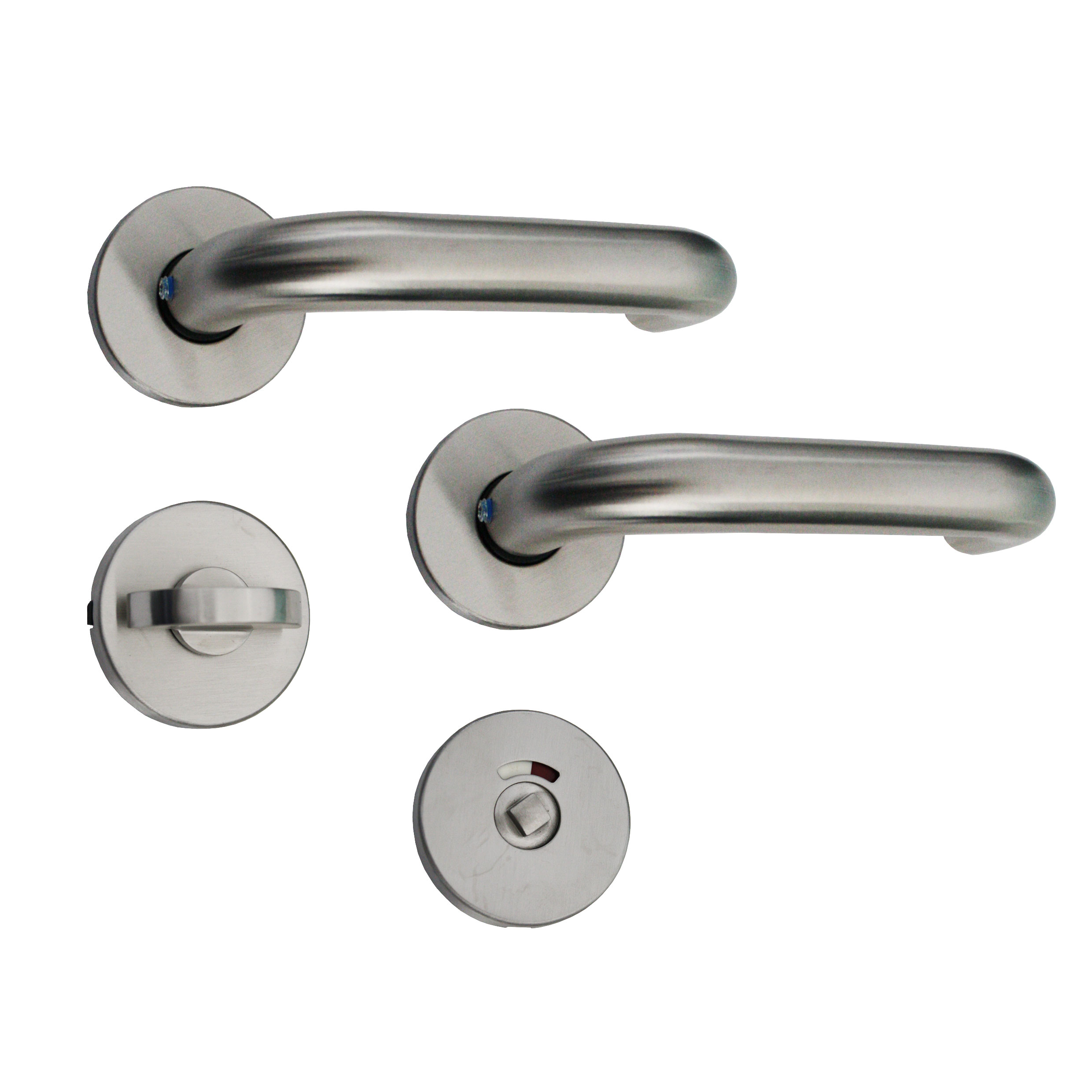

Kompl. U-Form-Drückergarnitur festdrehbar mit WC-Schlüsselrosetten / Edelstahl

Farbe: Edelstahl | Form: U-Form | Lochung: WC | Ausführung: Drückergarnitur

• komplette U-Form-Drückergarnitur• festdrehbar gelagert• mit WC-Schlüsselrosetten• nach EN 1906, Klasse 3• Edelstahl• mit Rückholfeder• mit Gleitlagertechnik• verdeckte Verschraubung• mit neuer montagefreundlicher "Click" Montagetechnik• 8 mm Vierkant• Ø Rosette: 55 mm• Ø Drücker: 21 mm• inkl. Schrauben

Für Bestellungen bitte hier anmelden!

Details

Ausführung wählbar

Kompl. Drückergarnitur festdrehbar mit PZ-Schlüsselrosetten / Edelstahl

Farbe: Edelstahl | Form: CL-Form | Lochung: PZ | Ausführung: Drückergarnitur

• komplette CL-Form Drückergarnitur• Drücker festdrehbar gelagert• mit PZ-Lochung in den Rosetten• nach EN 1906, Klasse 3• Edelstahl, matt gebürstet• mit Rückholfeder• mit Standardgleitlager Klasse 3• geprüft nach EN 1906• verdeckte Verschraubung• mit neuer montagefreundlicher "Click" Montagetechnik• 8 mm Vierkant• Ø Rosette: 55 mm• Ø Drücker: 21 mm• inkl. Schrauben• passend für Türstärke: 38-45 mm

Für Bestellungen bitte hier anmelden!

Details

Ausführung wählbar

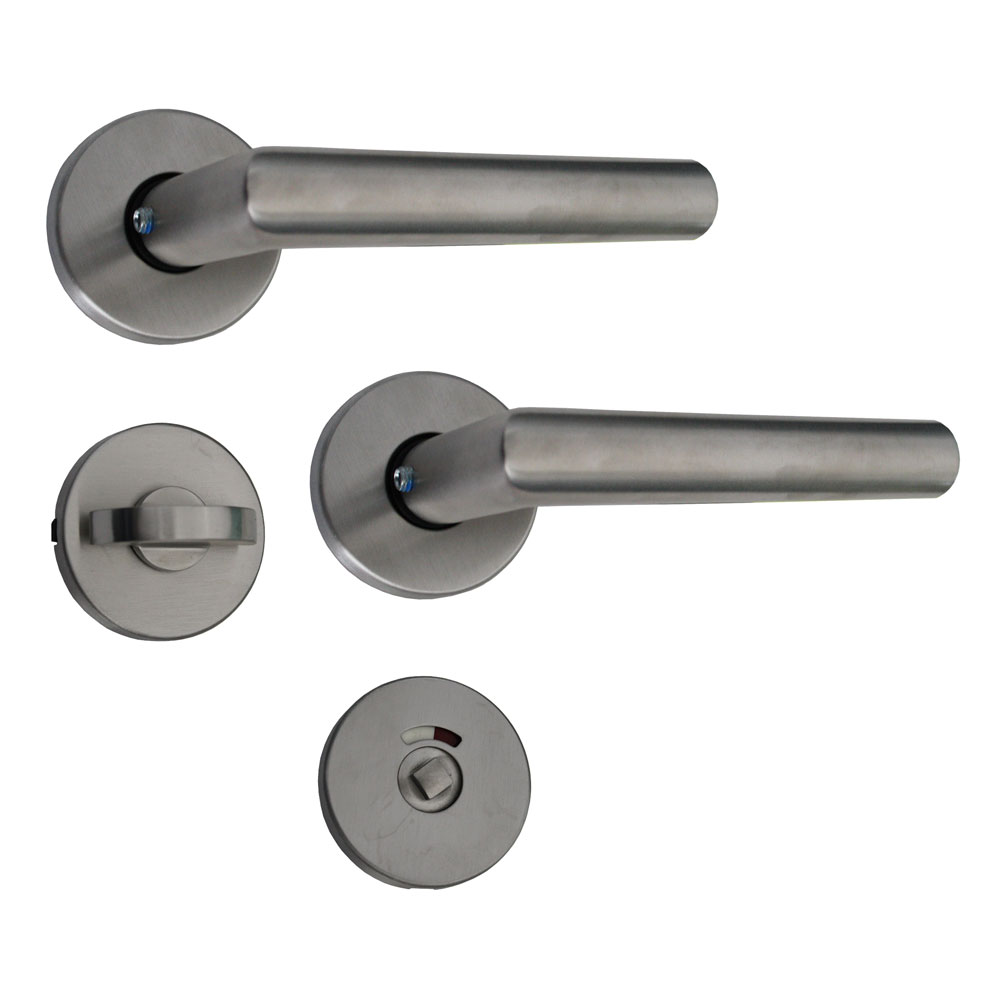

Kompl. Drückergarnitur festdrehbar mit WC-Schlüsselrosetten / Edelstahl

Farbe: Edelstahl | Form: CL-Form | Lochung: WC | Ausführung: Drückergarnitur

• komplette CL-Form Drückergarnitur• Drücker festdrehbar gelagert• mit WC-Schlüsselrosetten• nach EN 1906, Klasse 3• Edelstahl, matt gebürstet• mit Rückholfeder• mit Standardgleitlager Klasse 3• geprüft nach EN 1906• verdeckte Verschraubung• mit neuer montagefreundlicher "Click" Montagetechnik• 8 mm Vierkant• Ø Rosette: 55 mm• Ø Drücker: 21 mm• inkl. Schrauben• passend für Türstärke: 38-45 mm

Für Bestellungen bitte hier anmelden!

Details

Ausführung wählbar

WC.-Kurzschild-Drückergarnitur / 8 mm 78 mm / Nr. 107520 / F1-elox.

Abmessung: 170 x 45 mm | Farbe: F1 eloxiert | Lochung: WC/78 mm

• Kurzschild-WC-Drückergarnitur• festdrehbar gelagert• nach DIN 18255, EN 1906, Klasse 4• F1-eloxiert• Abmessungen: 170 x 45 mm• 78 mm Entfernung• verdeckte Verschraubung• mit Stahlunterkonstruktion• mit Stütznocken• 8 mm Vierkant• passend für Türstärken: 38 - 45 mm• Nr. 107520
